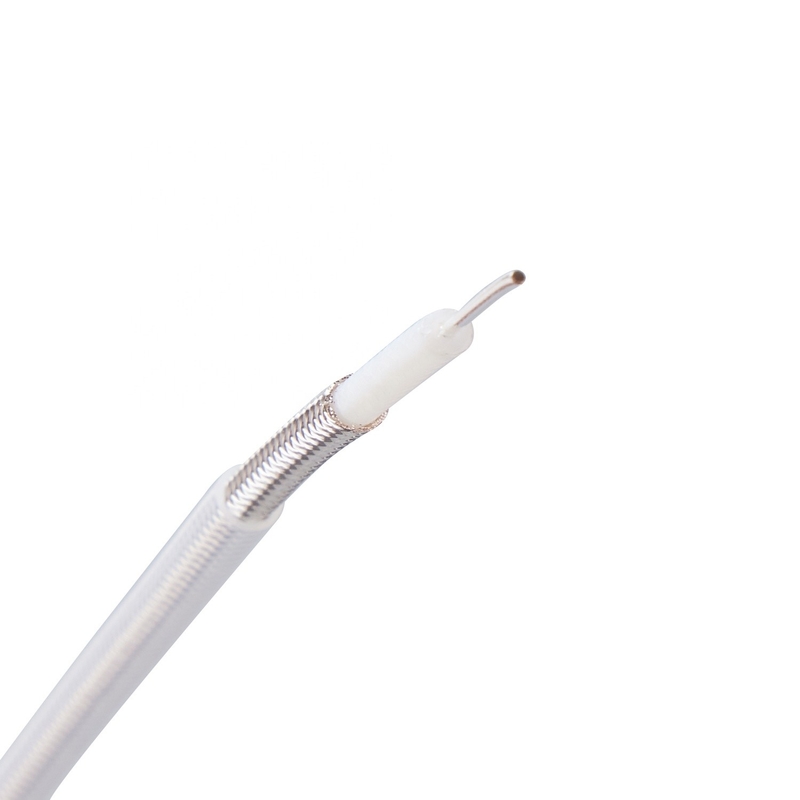

कम नुकसान समाक्षीय केबल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Dingzun |
| प्रमाणन | UL,CE,ISO9001 |
| मॉडल संख्या | 08-02 |
ग्राहकों को डेटा, वीडियो और आवाज संचार प्रसारित करने के लिए दुनिया भर में केबल ऑपरेटरों, फोन कंपनियों और इंटरनेट प्रदाताओं द्वारा आमतौर पर समाक्षीय केबल का उपयोग किया जाता है।यह घर में भी व्यापक रूप से उपयोग किया जाने लगा है।
एक तकनीक के रूप में समाक्षीय केबल लंबे समय से (1900 के दशक की शुरुआत से) मौजूद है और विश्वसनीय, सटीक संचरण के लिए इसके कई अनूठे फायदे हैं।
इसकी कुछ सीमाएँ भी हैं जो कुछ मामलों में इसे फाइबर-ऑप्टिक केबल, श्रेणी केबल या कभी-कभी वायरलेस सिग्नल द्वारा प्रतिस्थापित करने का कारण बनती हैं।
समाक्षीय केबल की सफलता की कुंजी इसकी परिरक्षित डिजाइन है, जो केबल के कॉपर कोर को पर्यावरणीय कारकों से परेशान या क्षतिग्रस्त हुए बिना डेटा को जल्दी से प्रसारित करने में सक्षम बनाती है।
निर्माण:
एक समाक्षीय केबल एक प्रकार का केबल है जिसका आंतरिक कंडक्टर एक इन्सुलेटिंग परत से घिरा होता है, जो एक प्रवाहकीय ढाल से घिरा होता है।कई में इंसुलेटिंग कोट भी होते हैं।निम्नलिखित आंकड़ा एक विशिष्ट केबल की संरचना को दर्शाता है।केंद्रीय कंडक्टर के माध्यम से विद्युत संकेत प्रवाहित होता है।
1. सेंटर कंडक्टर - कॉपर-क्लैड स्टील।
2. सेंटर कंडक्टर बॉन्डिंग - पानी के पलायन को रोकने के लिए क्लीन पील पॉलीमर का इस्तेमाल किया जाता है।
3. डाइलेक्ट्रिक - पॉलीथीन उच्च वीपी के साथ यांत्रिक रूप से स्थिर बंद-सेल फोम प्रदान करता है।
4. पहला बाहरी कंडक्टर - एक परिरक्षण परत एक एल्यूमीनियम-बहुलक एल्यूमीनियम पट्टी के साथ ढांकता हुआ कोर से मजबूती से बंधी हुई है।
5. दूसरा बाहरी कंडक्टर - झुकने से पहले और बाद में उच्च आवृत्ति ढाल अलगाव को और बढ़ाने के लिए ट्रिपल और चौगुनी ढाल संरचनाओं में एक अतिरिक्त एल्यूमीनियम-पॉलीमेरिक एल्यूमीनियम पट्टी का उपयोग किया जाता है।
6. तीसरा बाहरी कंडक्टर - झुकने से पहले और बाद में उच्च आवृत्ति परिरक्षण अलगाव को और बढ़ाने के लिए ट्रिपल और क्वाड्रिशील्ड संरचनाओं में अतिरिक्त एल्यूमीनियम-पॉलीमेरिक एल्यूमीनियम-स्ट्रिप्स का उपयोग किया जाता है।
7. चौथा बाहरी कंडक्टर - अत्यधिक आरएफ शोर वातावरण में कम आवृत्ति परिरक्षण अलगाव को और बेहतर बनाने के लिए एक अतिरिक्त 34 या 36 AWG एल्यूमीनियम ब्रैड का उपयोग चार-ढाल संरचना में किया जाता है।
8. संक्षारण प्रतिरोधी सुरक्षात्मक एजेंट
इंडोर और ओवरहेड - एक ड्रिप प्रूफ मटेरियल डिजाइन
8. संक्षारण प्रतिरोधी सुरक्षात्मक एजेंट
इंडोर और ओवरहेड - एक ड्रिप प्रूफ सामग्री जिसे केबल संरचना में नमी के प्रवास को खत्म करने के लिए डिज़ाइन किया गया है।
भूमिगत - एक द्रव यौगिक जो छोटे जैकेट को सील कर देता है, टूट जाता है।
9. म्यान - पॉलीथीन (पीई) या ज्वाला मंदक पॉलीविनाइल क्लोराइड (पीवीसी) के यूवी-स्थिर बाहरी म्यान का उपयोग स्थापना के दौरान कोर तारों की सुरक्षा और केबल स्थापना जीवन का विस्तार करने के लिए किया जा सकता है।
10. इंटीग्रल मेसेंजर - एक गैल्वनाइज्ड कार्बन स्टील वायर सपोर्ट सदस्य एक अलग करने योग्य जाल के माध्यम से केबल से जुड़ा हुआ है।
उत्पाद की विशेषताएँ:
समान विशेषताएं प्रतिबाधा कम हानि कम संचरण विलंब उत्कृष्ट विद्युत प्रदर्शन विद्युत चुम्बकीय हस्तक्षेप प्रतिरोध और अच्छी कोमलता, न केवल हल्के वजन, और उच्च तापमान प्रतिरोध, नमी प्रतिरोध, संक्षारण प्रतिरोध, परिरक्षण, क्षीणन, स्थायी लहर और अन्य संकेतकों की विशेषताओं में उत्कृष्ट बिजली है , ROHS मानकों के अनुरूप हानिकारक पदार्थ शामिल नहीं है
मुख्य अनुप्रयोग: संचार संचार कंप्यूटर सिस्टम एंटीना का व्यापक रूप से संचार, विमानन, बुद्धिमान रोबोट, सैन्य और अन्य क्षेत्रों में उपयोग किया जाता है।
तकनीकी मापदंड
रेटेड तापमान:-55°C∽+200°C
रेटेड वोल्टेज: वोल्टेज टेस्ट 2000v, स्पार्क टेस्ट वोल्टेज 4000 v
कंडक्टर: स्लिवर कॉपर
इन्सुलेशन: पीटीएफई
रंग: हल्का भूरा, पारदर्शी, नीला
प्रमाणपत्र/मानक: उत्पाद RoHS और ज्वाला मंदक मानक के अनुरूप है
आवेदन: संचार उपकरण या अन्य इलेक्ट्रॉनिक उपकरणों में उच्च आवृत्ति सिग्नल ट्रांसमिशन के लिए व्यापक रूप से उपयोग किया जाता है
| शैली |
कंडक्टर सं / दीया। (मिमी) |
बाहरी व्यास (मिमी) | ढाल परतें |
औसत जैकेट की मोटाई (मिमी) |
आयुध डिपो (मिमी) |
क्षीणन स्थिरांक (≤dB/m) | ||
| 30 हर्ट्ज | 200 हर्ट्ज | 3000 हर्ट्ज | ||||||
| SF46F-50-1.5-1 | 7/0.18 | 1.50 | 1 | ≥0.25 | 2.55 | 0.19 | 0.50 | 2.0 |
| SF46F-50-1.5-2 | 7/0.18 | 1.50 | 2 | 3.10 | 0.19 | 0.50 | 2.0 | |
| SF46F-50-2-1 | 7/0.254 | 2.20 | 1 | 3.30 | 0.12 | 0.31 | 1.27 | |
| SF46F-50-2-2 | 7/0.254 | 2.20 | 2 | 3.95 | 0.12 | 0.31 | 1.27 | |
| SF46F-50-3-1 | 7/0.35 | 3.00 | 1 | ≥0.35 | 4.35 | 0.086 | 0.23 | 0.95 |
| SF46F-50-3-2 | 7/0.35 | 3.00 | 2 | 5.10 | 0.086 | 0.23 | 0.95 | |
| SF46F-75-1.5-1 | 7/0.10 | 1.50 | 1 | ≥0.25 | 2.50 | 0.20 | 0.50 | 2.0 |
| SF46F-75-1.5-2 | 7/0.10 | 1.50 | 2 | 3.10 | 0.20 | 0.50 | 2.0 | |
| SF46F-75-2 | 7/0.14 | 2.20 | 1 | 3.25 | 0.12 | 0.31 | 1.27 | |
| SF46F-75-3-1 | 7/0.18 | 3.00 | 1 | ≥0.35 | 4.35 | 0.086 | 0.23 | 0.95 |
| SF46F-75-3-2 | 7/0.18 | 3.00 | 2 | 5.10 | 0.086 | 0.23 | 0.95 | |
शंघाई डिंगज़ुन स्पेशल इलेक्ट्रिक वायर एंड केबल कं, लिमिटेड एक उच्च तकनीक उद्यम के रूप में 2005 में स्थापित किया गया था, जो विशेष तार और केबल अनुसंधान, विकास, डिजाइन, निर्माण में लगा हुआ था।
शंघाई डिंगज़ुन स्पेशल इलेक्ट्रिक वायर एंड केबल कं, लिमिटेड के पास मजबूत तकनीकी शक्ति है, मौजूदा कर्मचारी 132 लोग हैं, जिनमें हमारे अपने आविष्कार पेटेंट के साथ पेशेवर और तकनीकी कर्मियों के 26 लोगों के वरिष्ठ शीर्षक शामिल हैं।हम दुनिया के विभिन्न देशों के तार और केबल के तकनीकी मानकों और उत्पादन मानकों को समझते हैं, 6 श्रेणियों को डिजाइन और उत्पादन कर सकते हैं, 800 से अधिक प्रकार और तार और केबल के विनिर्देश।वार्षिक उत्पादन 70 मिलियन मीटर तक पहुंचता है।मुख्य उत्पाद उच्च तापमान प्रतिरोधी तार और केबल, उच्च वोल्टेज प्रतिरोधी तार और केबल, परिरक्षित केबल, समाक्षीय केबल, थर्मोकपल मुआवजा तार और अन्य विशेष तार और केबल हैं।उत्पादों का व्यापक रूप से एयरोस्पेस, इलेक्ट्रॉनिक उपकरणों, उपकरण, धातु विज्ञान और रासायनिक उद्योगों में उपयोग किया जाता है, विशेष रूप से उच्च तापमान, कम तापमान, मजबूत एसिड, मजबूत क्षार, उच्च तेल, मजबूत विकिरण और अन्य कठोर कामकाजी वातावरण के लिए।
वर्तमान में हमारी कंपनी के पास दो उत्पादन कार्यशालाएं हैं, लगभग 5000 वर्ग मीटर का उत्पादन स्थान, विभिन्न प्रकार की 18 उत्पादन लाइनों, 156 अन्य सहायक उत्पादन उपकरण, 48 परीक्षण उपकरण, जिसमें 36 इनलाइन परीक्षण उपकरण शामिल हैं।पूर्ण परीक्षण उपकरण प्रीमियम उत्पाद की गुणवत्ता की गारंटी देता है, इस बीच मजबूत उत्पादन क्षमता समय पर ऑर्डर डिलीवरी सुनिश्चित करती है।
कंपनी ने ISO9001: 2015 अंतर्राष्ट्रीय गुणवत्ता प्रबंधन प्रणाली प्रमाणन पारित किया है, हमारे उत्पादों ने चीन में CCC अनिवार्य प्रमाणन, संयुक्त राज्य अमेरिका में UL प्रमाणन, यूरोपीय संघ में CE प्रमाणीकरण पारित किया है, और हमारे उत्पाद संयुक्त राज्य अमेरिका, यूरोप, जापान को बेचे जाते हैं। और अन्य देशों और क्षेत्रों।हमारे सिस्टम सर्टिफिकेशन, प्रोडक्ट सेफ्टी सर्टिफिकेशन और वैश्विक ग्राहकों की प्रशंसा से साबित होता है कि हमारे उत्पाद भरोसेमंद हैं।इसके अलावा, हमारे द्वारा उत्पादित तार और केबल भी RoHS परीक्षण पास करते हैं, यूरोपीय संघ की पर्यावरणीय आवश्यकताओं के अनुरूप, हम आपके साथ मिलकर अपने सामान्य ग्रीन होम की रक्षा करते हैं।
ग्राहकों की आवश्यकताओं के अनुसार, हम तार और केबल की ग्राहक विशिष्ट आवश्यकताओं को पूरा करने के लिए कस्टम डिज़ाइन, उत्पादन भी कर सकते हैं, या उत्पाद अनुकूलन करने के लिए ग्राहक निर्माण चित्र के अनुसार कर सकते हैं।
हमारा उत्पादन आधार शंघाई में स्थित है, जो चीन का सबसे बड़ा वाणिज्यिक शहर है, जो दुनिया के सभी देशों में जल्दी और आसानी से पहुंच सकता है।
डिंगज़ुन केबल पूरी दुनिया को जोड़ता है, बढ़ती शक्ति का उत्पादन करता है, सहयोग संकेत स्थानांतरित करता है, अवसरों और भविष्य को साझा करता है।
