| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Dingzun |
| प्रमाणन | UL,CE,ISO9001 |
| मॉडल संख्या | Z-43 |
Z-43
विवरण:एसआईएचएफ जीएलपी
विवरण:3 समाक्षीय कंडक्टर स्क्रीन वाली केबल
विवरण:
3x समाक्षीय केबल
कंडक्टर: सिल्वर प्लेटेड तांबा
निर्माण: 42/0.08
इन्सुलेशन: एफईपी
रैपिंग: पीटीएफई टेप
शील्ड: टिनयुक्त तांबे के तार से लट
जैकेट:एफईपी
भराव:ग्लास फाइबर
समग्र ढाल: टिनयुक्त तांबे के तार से लट
बाहरी जैकेट: एफईपी
स्क्रीन: स्टेनलेस स्टील ब्रेडेड
रेटेड तापमान: 200 डिग्री
रेटेड वोल्टेज 300V
प्रकार: समाक्षीय केबल
| AWG | कोर की संख्या | कंडक्टर क्रॉस सेक्शन मिमी^2 |
नाममात्र आयुध डिपो मिमी |
तांबे का वजन किग्रा/किमी |
कुल वज़न किग्रा/किमी |
| 18 | 2 | 0.75 | 7.2 | 14.4 | 88 |
| 18 | 3 | 0.75 | 7.6 | 21.6 | 99 |
| 18 | 4 | 0.75 | 8.1 | 29 | 121 |
| 18 | 5 | 0.75 | 9.2 | 36 | 147 |
| 18 | 6 | 0.75 | 9.9 | 43 | 169 |
| 18 | 7 | 0.75 | 9.9 | 50 | 178 |
| 17 | 2 | 1 | 7.6 | 19 | 98 |
| 17 | 3 | 1 | 8 | 29 | 119 |
| 17 | 4 | 1 | 8.8 | 38 | 139 |
| 17 | 5 | 1 | 9.7 | 48 | 167 |
| 17 | 6 | 1 | 10.4 | 58 | 185 |
| 17 | 7 | 1 | 10.4 | 67 | 194 |
| 16 | 2 | 1.5 | 8.3 | 29 | 126 |
| 16 | 3 | 1.5 | 8.7 | 43 | 143 |
| 16 | 4 | 1.5 | 9.6 | 58 | 170 |
| 16 | 5 | 1.5 | 10.4 | 72 | 198 |
| 16 | 6 | 1.5 | 11.4 | 86 | 245 |
| 16 | 7 | 1.5 | 11.4 | 101 | 256 |
| 16 | 8 | 1.5 | 12.7 | 116 | 315 |
| 16 | 10 | 1.5 | 14 | 144 | 370 |
| 16 | 12 | 1.5 | 14.5 | 173 | 408 |
| 16 | 14 | 1.5 | 15.6 | 202 | 471 |
| 16 | 16 | 1.5 | 17 | 231 | 541 |
| 16 | 18 | 1.5 | 17.8 | 260 | 599 |
| 16 | 20 | 1.5 | 18.3 | 288 | 630 |
| 16 | 24 | 1.5 | 20.4 | 346 | 760 |
| 14 | 2 | 2.5 | 9.7 | 48 | 165 |
| 14 | 3 | 2.5 | 10.2 | 72 | 238 |
| 14 | 4 | 2.5 | 11.5 | 96 | 268 |
| 14 | 5 | 2.5 | 12.7 | 120 | 315 |
| 14 | 6 | 2.5 | 13.7 | 144 | 370 |
| 14 | 7 | 2.5 | 13.7 | 168 | 385 |
| 14 | 12 | 2.5 | 17.6 | 288 | 608 |
| 12 | 2 | 4 | 11.5 | 77 | 255 |
| 12 | 3 | 4 | 12.2 | 115 | 299 |
| 12 | 4 | 4 | 13.4 | 154 | 365 |
| 12 | 5 | 4 | 15.1 | 192 | 455 |
| 12 | 6 | 4 | 16.4 | 230 | 525 |
| 12 | 7 | 4 | 16.4 | 269 | 556 |
| 10 | 2 | 6 | 12.9 | 115 | 326 |
| 10 | 3 | 6 | 13.7 | 173 | 401 |
| 10 | 4 | 6 | 14.8 | 230 | 485 |
| 10 | 5 | 6 | 16.8 | 288 | 602 |
| 10 | 6 | 6 | 18.2 | 346 | 701 |
| 10 | 7 | 6 | 18.2 | 403 | 736 |
| 8 | 2 | 10 | 17.3 | 192 | 543 |
| 8 | 3 | 10 | 18.4 | 288 | 652 |
| 8 | 4 | 10 | 20.6 | 384 | 825 |
| 8 | 5 | 10 | 22.5 | 480 | 987 |
| 6 | 2 | 16 | 20.2 | 308 | 748 |
| 6 | 3 | 16 | 21.5 | 462 | 909 |
| 6 | 4 | 16 | 23.4 | 616 | 1183 |
| 6 | 5 | 16 | 26.2 | 770 | 1393 |
| 4 | 2 | 25 | 23.8 | 480 | 1046 |
| 4 | 3 | 25 | 26 | 720 | 1347 |
| 4 | 4 | 25 | 28.3 | 960 | 1678 |
| 2 | 2 | 35 | 27.2 | 672 | 1378 |
| 2 | 3 | 35 | 29 | 1008 | 1846 |
| 2 | 4 | 35 | 32.3 | 1344 | 2240 |
| 1 | 2 | 50 | 31.4 | 960 | 1869 |
| 1 | 3 | 50 | 33.5 | 1440 | 2384 |
| 1 | 4 | 50 | 37.2 | 1920 | 2702 |
| 2/0 | 2 | 70 | 35.3 | 1344 | 2482 |
| 2/0 | 3 | 70 | 38.3 | 2016 | 3314 |
| 2/0 | 4 | 70 | 42.5 | 2688 | 4074 |
| 3/0 | 2 | 90 | 41.4 | 1824 | 3380 |
| 3/0 | 3 | 90 | 44.8 | 2736 | 4299 |
| 3/0 | 4 | 90 | 49.8 | 3648 | 5339 |
| 4/0 | 3 | 120 | 48.8 | 3465 | 5277 |
| 4/0 | 4 | 120 | 54.1 | 4620 | 6571 |

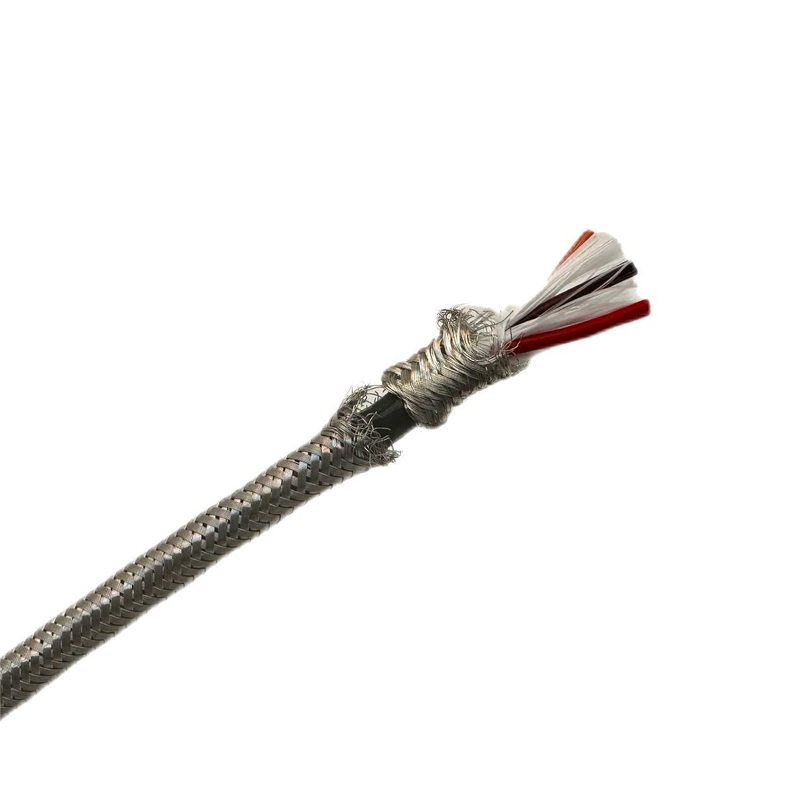

3 समाक्षीय कंडक्टर स्क्रीन वाली केबल एक बहुत ही जटिल केबल है।सबसे पहले, यह 3- समाक्षीय निर्माण का है।प्रत्येक समाक्षीय केबल में शामिल हैं: सिल्वर कॉपर कंडक्टर, एफईपी इन्सुलेशन और पीटीएफई टेप रैपिंग के साथ, फिर ढाल के रूप में टिनयुक्त तांबे की ब्रेडिंग, अंत में एफईपी जैकेट।
पूरे केबल को गोल और चिकना बनाने के लिए, हम ग्लास फाइबर से भरते हैं, बाद में, एक समग्र ढाल (टिनयुक्त तांबे के तार की चोटी), बाहरी जैकेट फिर से एफईपी होता है।
पूरे केबल को घर्षण और फटने से बचाने के लिए स्क्रीन को स्टेनलेस स्टील के तार से बुना गया है।
इसलिए, हम पा सकते हैं कि कम सिग्नल हानि और कोई हस्तक्षेप सुनिश्चित करने के लिए मल्टी लेयर शील्ड हैं।और यह केबल 200 डिग्री वातावरण में काम कर सकती है।
