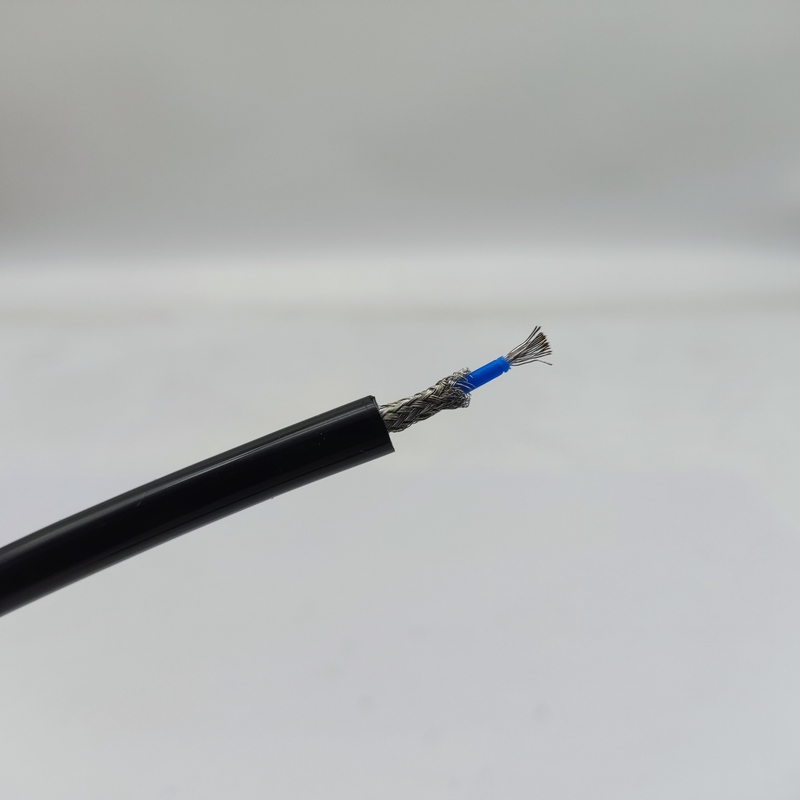

उच्च तापमान प्रतिरोधी कस्टम समाक्षीय केबल

परिचयउच्चतापमान प्रतिरोधी समाक्षीय केबल

कई विद्युत और इलेक्ट्रॉनिक प्रणालियों में, केबलों का प्रदर्शन एक महत्वपूर्ण भूमिका निभाता है। विशेष रूप से उन परिदृश्यों में जहां उपकरण उच्च तापमान वाले वातावरण में काम करते हैं।उच्च तापमान प्रतिरोधी समाक्षीय केबल अपरिहार्य प्रमुख घटक बन गए हैं.

I. संरचनात्मक विश्लेषण

1. कंडक्टर: कंडक्टर सामग्री के रूप में टिन किए हुए तांबे का उपयोग किया जाता है। इस प्रकार के कंडक्टर में उत्कृष्ट विद्युत चालकता और संक्षारण प्रतिरोध होता है।टिन-प्लेटिंग परत प्रभावी रूप से उपयोग प्रक्रिया के दौरान तांबे के कंडक्टर को ऑक्सीकरण से रोक सकती हैलंबे समय तक उपयोग के दौरान केबल के स्थिर विद्युत प्रदर्शन को सुनिश्चित करता है।अच्छी विद्युत चालकता संकेत संचरण के दौरान ऊर्जा हानि को कम कर सकती है और कुशल संकेत संचरण की गारंटी दे सकती है.

2. इन्सुलेशन परत: इन्सुलेशन सामग्री FEP (फ्लोराइड एथिलीन प्रोपीलीन) है। FEP में उत्कृष्ट इन्सुलेशन गुण होते हैं, जो चालक को बाहर से प्रभावी ढंग से अलग कर सकते हैं,सिग्नल रिसाव और शॉर्ट सर्किट की घटनाओं को रोकनासाथ ही, इसमें उच्च तापमान प्रतिरोध भी उत्कृष्ट है। यह उच्च तापमान वातावरण में स्थिर भौतिक और रासायनिक गुणों को बनाए रख सकता है,केबल के सामान्य संचालन को सुनिश्चित करना.

3. कोरों की संख्या: इस समाक्षीय केबल की संरचना एकल कोर की होती है।यह अपेक्षाकृत सरल संरचनात्मक डिजाइन अपेक्षाकृत सरल संकेत संचरण आवश्यकताओं के साथ कुछ अनुप्रयोग परिदृश्यों के लिए उपयुक्त है, जिससे यह एक सिग्नल के लिए एक स्थिर ट्रांसमिशन चैनल प्रदान करने पर ध्यान केंद्रित करने में सक्षम है।

4. सुरक्षा परत: सुरक्षा परत कंसिन किए गए तांबे के ब्रैड से बनी होती है। यह प्रभावी रूप से बाहरी विद्युत चुम्बकीय हस्तक्षेप को बचा सकती है,यह सुनिश्चित करना कि केबल के अंदर प्रेषित संकेत बाहरी विद्युत चुम्बकीय क्षेत्रों से प्रभावित न होंटिन वाली तांबे की परिरक्षण परत न केवल एक अच्छी परिरक्षण प्रभाव है, लेकिन यह भी केबल स्थापना और वायरिंग के लिए सुविधाजनक है जो लचीलापन की एक निश्चित डिग्री है।

5. जैकेट: केबल जैकेट सिलिकॉन (सिलिकॉन रबर) सामग्री से बना है।यह -40°C से +200°C तक के व्यापक तापमान सीमा के भीतर अच्छी लोच और यांत्रिक गुणों को बनाए रख सकता हैसाथ ही इसमें जलरोधक, नमी प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी जैसे गुण भी हैं।जो केबल की आंतरिक संरचना के लिए व्यापक सुरक्षा प्रदान कर सकता है.

II. विद्युत प्रदर्शन

1. नामित वोल्टेज: इस समाक्षीय केबल का नामित वोल्टेज 300/500V है, जिसका अर्थ है कि यह 300V के चरण वोल्टेज और 500V के लाइन वोल्टेज के साथ एक वातावरण में सुरक्षित और स्थिर रूप से काम कर सकता है।यह रेटेड वोल्टेज डिजाइन इसे विभिन्न प्रकार के मध्यम और निम्न वोल्टेज विद्युत उपकरणों और इलेक्ट्रॉनिक प्रणालियों के लिए उपयुक्त बनाता है.

2. नामित तापमानः इसका परिचालन तापमान -40°C से +200°C तक है, जो उच्च तापमान और निम्न तापमान प्रतिरोध का उत्कृष्ट प्रदर्शन करता है।जैसे औद्योगिक भट्टियाँ, उच्च तापमान सुखाने उपकरण, आदि, यह अत्यधिक तापमान के कारण प्रदर्शन गिरावट या क्षति के बिना सामान्य रूप से काम कर सकते हैं।जैसे ठंडे क्षेत्रों में बाहरी उपकरण, शीत भंडारण आदि, यह उपकरण के सामान्य संचालन को सुनिश्चित करते हुए अच्छी लचीलापन और विद्युत प्रदर्शन को भी बनाए रख सकता है।

III. अनुप्रयोग क्षेत्र

उच्च तापमान प्रतिरोध और हस्तक्षेप विरोधी जैसे उत्कृष्ट गुणों के कारण, उच्च तापमान प्रतिरोधी समाक्षीय केबल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है।एयरोस्पेस क्षेत्र में, इसका उपयोग विमान इंजन के आसपास सेंसर, नियंत्रण प्रणाली और अन्य उपकरणों के सिग्नल ट्रांसमिशन के लिए किया जाता है; औद्योगिक स्वचालन क्षेत्र में,इसका उपयोग स्वचालित उत्पादन लाइनों को जोड़ने के लिए किया जा सकता है, रोबोट और उच्च तापमान वाले वातावरण में अन्य उपकरण; पेट्रोकेमिकल उद्योग में, यह उपकरणों, निगरानी प्रणालियों आदि के वायरिंग के लिए उपयुक्त है।उच्च तापमान और संक्षारक वातावरण जैसे तेल शोधन और रासायनिक संयंत्रों में.

अंत में, यहउच्च तापमान प्रतिरोधी समाक्षीय केबलविशिष्ट संरचनाओं और गुणों के साथ, उच्च तापमान और निम्न तापमान पर उत्कृष्ट प्रतिरोध के साथ-साथ अच्छा विद्युत प्रदर्शन और परिरक्षण प्रभावों पर भरोसा करते हुए,कई उच्च तापमान अनुप्रयोग परिदृश्यों में एक महत्वपूर्ण भूमिका निभाता है, विभिन्न प्रकार के उपकरणों के स्थिर संचालन के लिए विश्वसनीय गारंटी प्रदान करता है।
